自我介绍

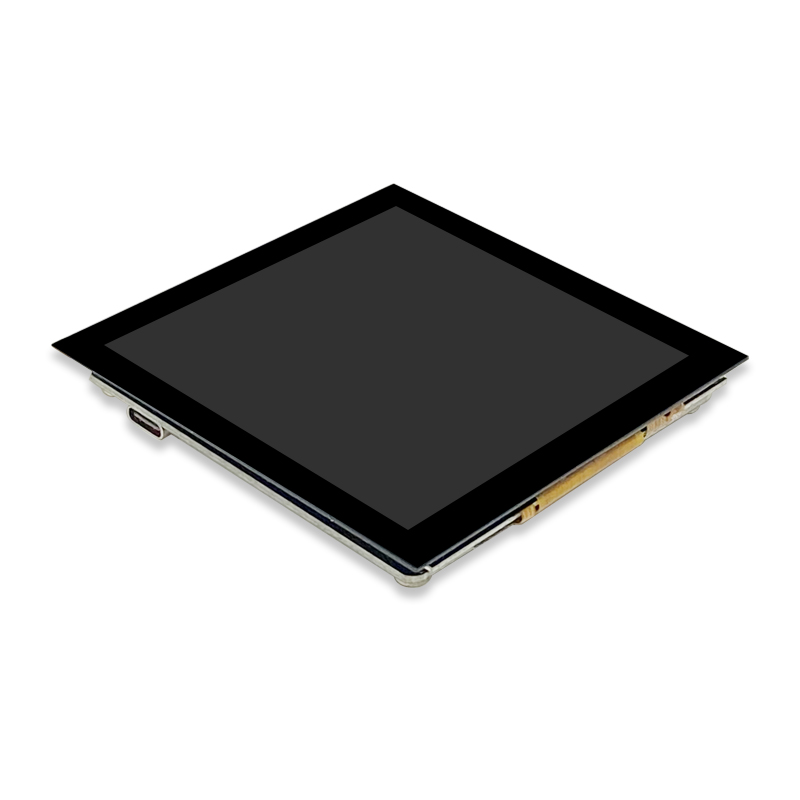

4.0英寸TFT彩色液晶显示串口屏，可视角度可以做到80.80.80.80全视角，搭载ESP32-S3-16R8驱动芯片，16M的FLASH,8M PSRAM,引出了RS485/RS232/TTL接口。供电可以使用9V-12V，也可以使用5V供电。480*480分辨率方屏86盒。
更详细资料请查考原理图及产品规格书。
如果您是第一次使用ESP32,可以参考我们快速入门的网页，按照文字，一步一步操作即可完成环境的搭建：
之后就可以来到 资料下载 页面，下载配套的软件了.
相关案例
Recommendations
-
EA4113-S3 4.0寸ESP32串口屏
1654- 品牌亦亞徽
- 尺寸4.0英寸
- 产地广东
亦亚徽科技4.0英寸高清高亮串口屏搭载ESP32-S3-16R8无线WIFI/蓝牙模块，具有RS232/RS485/TTL等通讯端口，宽电压供电，完善的ESD电路，产品可广泛适用于工业消费医疗,智能家居等领域
-
EA4313-S3 4.3寸ESP32串口屏
1675- 品牌亦亞徽
- 产地广东
- 尺寸4.3英寸
亦亚徽科技4.3英寸高清高亮串口屏搭载ESP32-S3-16R8无线WIFI/蓝牙模块，具有RS232/RS485/TTL等通讯端口，宽电压供电，完善的ESD电路，产品可广泛适用于工业消费医疗等领域
-
ETSP32-S3快速开发指南
2968- 参数标题参数内容
- 参数标题参数内容
- 参数标题参数内容
为配合大家使用ESP32驱动亦亚徽RGB接口液晶显示屏，亦亚徽推出了一系列开发板，用作ESP32-S3驱屏学习。 接下来就开始我们的EPS3-S3驱屏之旅：环境支持win10及以上系统，WIN7不支持 1.拿到配套的乐鑫官方…
loading…
已经是到最后一篇内容了！
常见问题解答
关于MCU接口8位和16位在使用中的差异如下：
1.由于彩屏数据为16位点亮一个像素点，所以，8位接口需要送两次，先高8位，后低8位。而16位则只需要送一次就可以点亮一个像素点。
2.硬件接口上，8位占用8个数据口，16位占用16个数据口。
驱动RGB(TTL)接口液晶显示屏需要CPU带有LCD控制器，能够产生像素点时钟（PCLK），行同步（HSYNC）,场同步 （VSYNC）,数据允许（DEN）以及8-24位数据口。
RGB（TTL）接口的液晶显示屏上是不带显存的，所以需要CPU带有足够大的显存，才能将数据整合好送往显示屏.
所以，STM32F103是不具备LCD控制的，无法驱动改接口的液晶显示屏。
由于液晶显示屏的背光有LED灯作为光源。在设计时需要满足LED使用的一些注意事项：
1.单个LED供电电流不能大于20MA，否则LED的寿命会减短.
2.由于LED是电流型器件，尽可能使用电流方式驱动LED.如果条件不允许，只能使用电压驱动，则一定要控制好电流.
